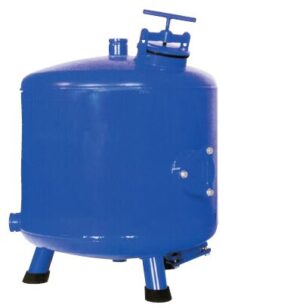

FILTRES À SABLE

Filtres à sable  sont très appréciés en agriculture grâce à leur efficacité et leur robustesse.

  • Fabriqués en acier au carbone revêtu d’une épaisse protection en polyester
  • Protection anticorrosion très élaborée
  • Pression de fonctionnement max: 8 bar
  • Large gamme de diamètres
Catégorie :

Description

FILTRE À SABLE IRRIGATION

Les filtres à sable SAND STORM™ de NETAFIM doivent être utilisés en filtration principale et sont conçus pour protéger efficacement les systèmes d’irrigation utilisant une eau de mauvaise qualité ( eau de surface provenant des rivières, ruisseaux, canaux riches en matières organiques et parfois en limon ou en vase). Ils sont économiques mais néanmoins de très grande qualité : la rentabilité est donc maximale.
https://gs2a.ma/wp-admin/edit.php?post_type=product
PRINCIPE DE FONCTIONNEMENT

Processus de filtration: L’eau entre dans le filtre et se répartit uniformément au travers du sable présent sur une hauteur de 40 cm. Lorsque l’eau circule dans le sable, la plupart des particules sont bloquées par la couche supérieure, tandis que les petites particules et autres matières organiques flottantes sont bloquées par la couche inférieure du sable. L’eau ainsi filtrée est donc exempte des particules problématiques qui pourraient obstruer les émetteurs ou les accessoires d’irrigation situés en aval.

Processus de contre-lavage: Le processus de contrelavage est obtenu en inversant le sens de circulation de l’eau. Ainsi, on ferme l’entrée du filtre, on permet à l’eau d’entrer par la sortie. Elle décompacte le sable et évacue les particules solides bloquées qui sortent par le collecteur de contre-lavage (ce processus peut être réalisé automatiquement par un programmateur de contre-lavage Netafim™).

ATOUTS

  • Durabilité: les filtres Sandstorm™ sont fabriqués à partir d’un matériau en acier au carbone ST37.2
  • Protection élevée contre la corrosion et les rayons UV: les filtres Sandstorm™ sont soumis à un procédé de traitement qui comprend : un sablage et un enrobage spécifique de deux couches époxy-phénoliques et de polyester qui assurent une protection élevée contre la corrosion et lesrayons UV.
  • Flexibilité: une large gamme de diamètres et de configurations pour répondre aux besoins de tous les agriculteurs avec des collecteurs modulaires pour une expansion et un assemblage simples et flexibles.

CARACTERISTIQUES TECHNIQUES



Cuve Surface de filtration Débit de filtration (min-max) Débit contre-lavage Raccordements Charge de sable
20″ 0.2 m² 9 – 15 m³/h 16 m³/h 2″ 120 kg
24″ 0.29 m² 13 – 22 m³/h 22 m³/h 2″ 180 kg
30″ 0.45 m² 20 – 35 m³/h 36 m³/h 3″ 240 kg
36″ 0.65 m² 30 – 50 m³/h 50 m³/h 3″ 360 kg
48 1.13 m² 50 – 85 m³/h 80 m³/h 4″ brides 575 kg

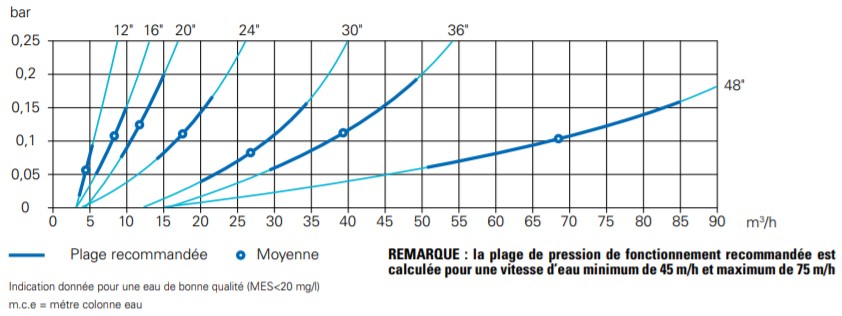

TABLEAU DES PERTES DE CHARGES

filtre à sable netafim

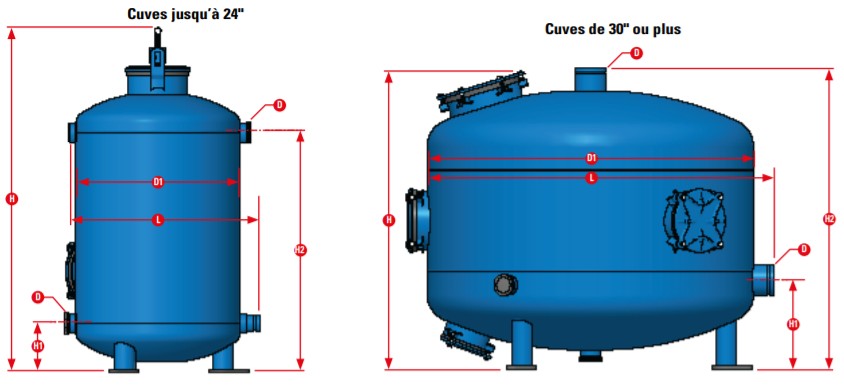

DIMENSIONS

filtre à sable irrigation



Cuve D D1 Sortie H1 Entrée H2 H total Poids (vide)
20″ 2,3″ 16″ 180  mm 880 mm 614 mm 75 kg
24″ 2,3″ 20″ 180 mm 880 mm 714 mm 110 kg
30″ 3″ 30″ 300 mm 1071 mm 836 mm 120 kg
36″ 3″ 36″ 300 mm 1110 mm 970 mm 160 kg
48 3″ 48″ 330 mm 1110 mm 1353 mm 275 kg
